第十三篇 什么是监控拾音器?

什么是监控拾音器？

回答这个问题还要先从拾音器了解起。

(一)简介

中文名称：拾音器

学    名：监听头 　

英文名称：Redsky Audio Monitoring 　

    定义：拾音器是用来采集现场声音的一个配件，一种靠接收声音震动，将声音放大的电声学仪器。

原理：由咪头（麦克风）和放大器组成拾音器最小系统，电路的设计和采用的芯片不同对音质有较大影响。一般的拾音器采用三线制或四线制，电源正极、音频正极，公共地。或者音频负极和电源负极分开来。

拾音器产品通常分为主动式和被动式两种类型；

按性能分有声乐吉他拾音器和监控用拾音器。

(二）功能分类

1、主动式拾音器　 　

主动拾音器相对于被动拾音器

优点：功率大、噪音小、延音好、增益好

缺点： 对琴体木材的音色特点反映不好，而且没有被动拾音器的那种非常有特点的PASSIVE 音色。

2、被动式拾音器 　

优点：是忠实反映木材音色

缺点： 噪音大、增益不好、功率小，

（三）功能原理

    前期拾音器多采用高增益、内部频率补偿的双运算放大器：3558，LM358，NE5532等，从而实现信号放大及降噪作用。在此类拾音器中，由于只采用简单的RLC选频网络，会出现噪音去除不干净的现象。高性能拾音器，产品内置数字降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。　

    在拾音器演进中，模拟拾音器渐渐会被数字拾音器所超越。数字拾音器增加了时钟电路、储存器、数字处理器。识别数字拾音器的办法：用一个喇叭播放人的声音，另外一个人在同样距离说话，带回声抑制功能的拾音器会拾取人说话的声音而喇叭播放的声音会被消除。

（四）应用场合

    应用于中国航空航天、国防重点工程、军事指挥系统、军用电子装备、高铁列车车厢、银行金融系统、证券交易所、监狱监仓、探访室、公检法审讯室、巡逻、户外车载指挥车、公交车、派出所、法院庭审、司法督察、高速公路收费站、服务窗口、大厅、戒毒所、工商（税务）调解室、档案馆、博物馆、劳教所、机杨安检通道、边检口岸、海关哨所、医院、学校多媒体课室、教室讲台、会议室主席台、投标室、评标室、拍卖行、广播广电、娱乐广场、街道、政府机关大门、军队岗哨、室外旷野同步录音录像等各个领域。

（五）注意事项

一、拾音器（拾音器）安装位置的选择

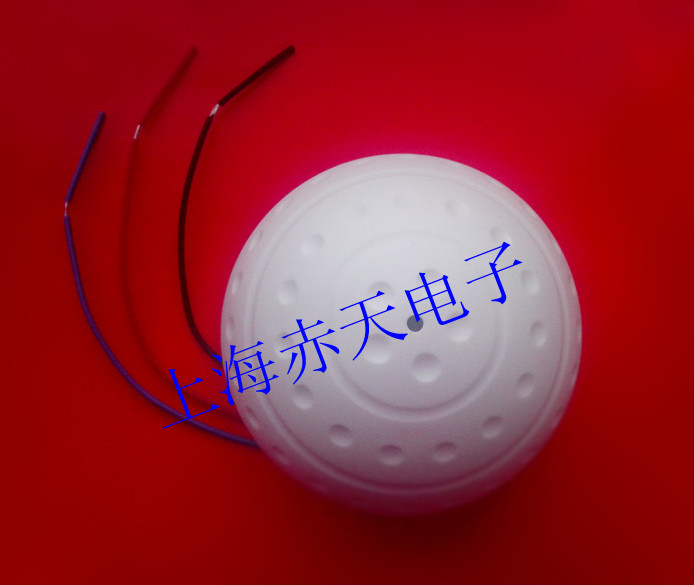

1、 天花板吸顶或吊顶安装 　

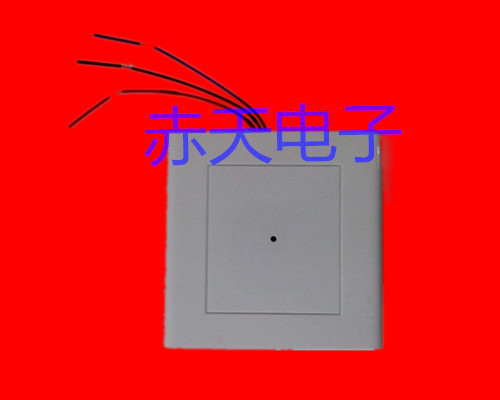

2、 墙面侧挂安装 　

3、 桌面嵌入式安装 　

4、 埋墙隐蔽安装 　

    注意：安装位置尽量以谈话区域为中心。例如：审讯室可以安装在被审人附近；教室可以安装在讲台附近；小型会议室可以安装在天花板中央。安装原则：尽量靠近主要的谈话区域，这样的拾音效果更佳。　

二、拾音器（拾音器）连接电缆的选择及布线 　

   Redsky拾音器可以使用普通4芯电话线、5 类网络双绞线、屏蔽/非屏蔽信号电缆等。考虑到复杂的施工环境，推荐使用0.5平方毫米截面3 芯信号电缆(即常用的3×0.5 RVVP 电缆）。 到底是用什么样的线缆最合适，要看前端拾音器到后端录音设备的距离，如果距离很短，比如只有几米远，Redsky拾音器可以使用普通的电话线、5类网络双绞线、屏蔽/非屏蔽信号电缆等。如果距离较远，或者环境复杂，比如周边有信号发射器或其他无线通信设备，应该使用带屏蔽层的线缆，推荐用RVVP2*0.5或者2*0.75，原则是距离越远线径尽量越粗。拾音器供电一般采用远端集中供电方式（即在音频记录设备端/扩音设备端集中供电），采用一般的电源线缆即可，如果有电磁干扰，最好也采用屏蔽线，屏蔽层在拾音器端可不接，后端接地。
5 G) a* p" b+ e5 d! W- y1 v0 R1注意：布线时最好单独走线，不要同交流电等强电使用同一缆槽，同时尽量远离变压器、灯具整流器等强电磁干扰设备。音频线与电源线最好分开走线，避免电流干扰。　

三、拾音器供电一般分为两种： 　

1、独立供电（推荐稳压电源），信号就用2×0.5 RVVP 电缆传输。 　

2、集中供电（在机房集中供电），用3或4×0.5 RVVP芯电缆，分别为电源正、音频信号正、公共地或音频地和电源负分离。电磁复杂环境可以使用屏蔽电缆，其屏蔽层单端连接设备地。即拾音器（拾音器）一端的屏蔽网悬空，设备端的屏蔽网接设备地（机壳）。

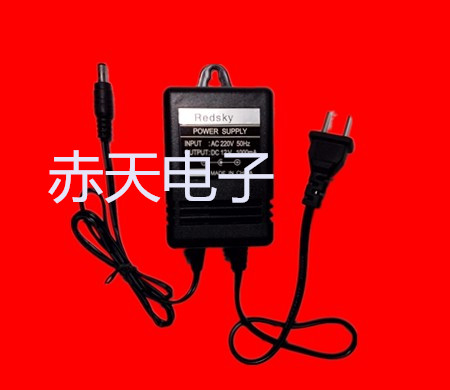

3、怎么选择供电电源? 安装时要考虑到电源效率和线损问题，尽量选用标称值较高的电源。这里所指的直流稳压电源就是常说的“线型变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。　

    什么是开关电源？简单的说：就是开关型直流稳压电源，是用电子开关管和电子开关震荡器组成的一种自动稳压电源。比如普通台式计算机电源就是开关电源。　

4、普通稳压电源(变压器降压再整流)和开关型稳压电源(直接整流)区别:

     普通稳压电源是利用变压器降压再整流的串联型稳压，由采样电路去控制电源调整管的导通电流来改变电源内阻，从而使输出电压稳定。串联型稳压电源的效率小于50%。
     开关型稳压电源是直接整流，获得高压直流，由高频震荡器控制开关管的通断的时间比例来调整输出电压。开关型电源电路有串联型和并联型两种，开关型稳压电源的优点是效率高，因为开关状态下的晶体管自身消耗的功率很小，可以达到70-80%甚至更高的效率，而且不用降压变压器，其输出变压器由于是工作在高频，其体积远小于50赫的工频变压器。所以开关型电源的电路小巧轻便。开关型电源可以在较大的电压范围正常工作。

    稳压电源是使用电子电路调整输出电压达到稳定目的的电源，有串联型稳压电源、并联型稳压电源、开关稳压电源。 普通的串联稳压电源都安装电源变压器，具有输出电压稳定、波纹小等优点，但是电压范围小，效率低。 并联稳压电源输出电压特别稳定，但是负载能力很差，一般只在仪表内部做基准用。 开关电源是近代普遍推广的稳压电源，具有效率高、电压范围宽，输出电压相对稳定等特点，现在应用比较广。比如现在电脑的ATX电源、笔记本电脑电源适配器、打印机电源、手机充电器等等。稳压电源是在负载功率变化时，输出电压仍然保持固定的电压值。开关电源也是稳压电源，但稳压电源不能直接称为开关电源。
5、供电的相关问题E' Y9 s: w5 @  V7 h7 U `6 O, U; P
　　拾音器供电方式要求采用远端集中供电（即在音频记录设备端/扩音设备端集中供电），其主要目的是抗干扰和噪声的能力更强。拾音器一般供电为12V直流稳压电，如果距离很远，可在机房供15V的电压。由于拾音器是非常灵敏的小信号放大设备，所以对电源的杂波比较敏感，务必使用杂波小的洁净优质直流稳压电源。/ |. A" N* L7 j) D
    我们单个Redsky 拾音器消耗的电流大约1-30毫安，一个1安培的直流稳压电源可以供几个甚至十几个左右拾音器同时工作。不需要为每一个拾音器单独配电源适配器。, V: a$ b7 a! E4 |. U4这里所指的直流稳压电源就是常说的“变压器”，一般由电源变压器、整流二极管、滤波电容及集成稳压器构成。某些厂商在线性变压器电源外加一个华丽外壳然后高价出售是由于利润驱使。
 ?1 尽量不要使用开关电源，它可能会导致大量的电路杂音！市面上很多开关电源品质差，纹波系数非常大，会引起拾音器有嗡嗡声。# |, H2 s1 r( }
) f' I! ^$ P& F6、电源负极和音频地线的共地连接
. i1 t* s4 {  y, \3 U# G-Redsky拾音器大部分是音频地线和电源负极合二为一，必须同时接到直流稳压电源的负极和音频设备音频输入端(LineIn)的地线上。# B, |# X) X! Z0 C2 |( S/ Z
    如果电源地和音频地没有良好地接好，会导致声音品质下降或没有声音。如果音频设备LineIn端子的地没有和拾音器的地线相接，一般来说声音会非常小。这时候要选配Redsky另外的拾音器。

7、拾音器接头
, [6 W0 ?' m% N9 B4 c' k（1）3.5立体声插头：用于调音台，IP网络摄像机等。* d2 N. W: v- c$ {. w- ^4 H

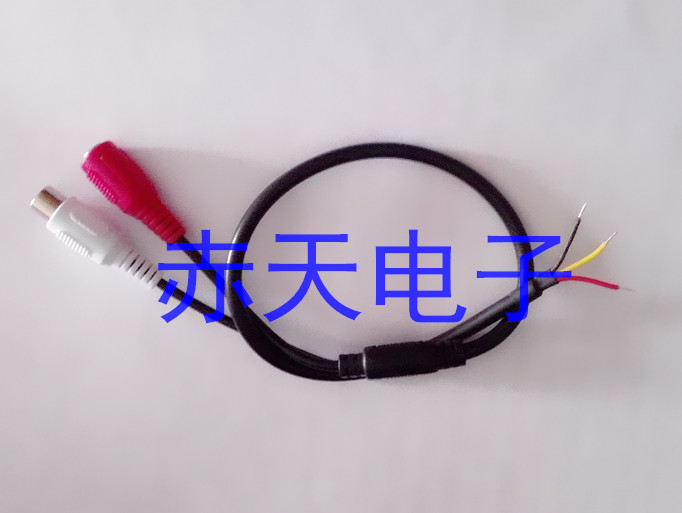

（2）莲花插头：主要用于音频器材或视频器材之间作线路的输入和输出插头。0 e# Z" V3 y5

（3）BNC插头：主要用视频器材之间的连接，但目前在很多品牌的硬盘录像机/卡中也用它来输入音频信号。

8、监控拾音器和会议话筒（麦克风）区别。

88  监控用拾音器的工作原理：拾音器多采用高增益、内部频率补偿的双运算放大器：3558，LM358，NE5532等，从而实现信号放大及降噪作用。高性能拾音器，产品内置降噪及浮点相位处理芯片，可以最大限度地降低噪音，还原人声，适合于性能要求高的环境。
   会议话筒的工作原理：麦克风是由声音的振动传到麦克风的振膜上，推动里边的磁铁形成变化的电流，这样变化的电流送到后面的声音处理电路进行放大处理。声音是奇妙的东西。我们听到的各种不同声音，都是由我们周围空气的微小压差产生的。奇妙之处在于，空气能将这些压差如此完好、如此真实地传输相当长的距离。

两者音频设备之间区别：

A、灵敏度不同，一般监控拾音器因为行业的需要都被设置为全向高灵敏，而麦克风是定向低灵敏度的。
B、可介入设备不同，监控拾音器内置发大电路，因此能直接驱动有源音响设备，而麦克风需要通过功放来输出
