浅谈Redsky 紫外镜头的使用

浅谈Redsky 紫外镜头的使用--TOM

 目前我司研发的的紫外镜头有25mm,50mm,75mm,85mm等几个焦段，波长范围在200nm-1000nm之间。

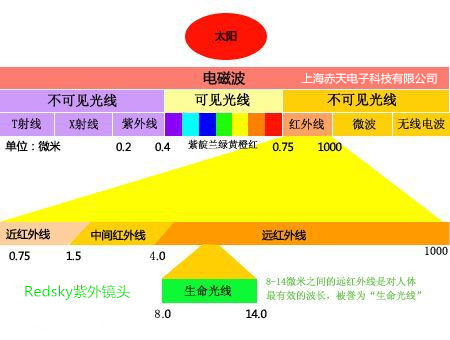

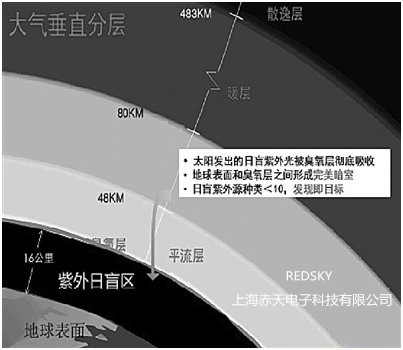

在介绍紫外镜头的使用场合之前，先来说说太阳光谱，太阳光谱是一种不同波长的连续光谱。分为可见光与不可见光2部分。可见光的波长为400～760nm，散射后分为红、橙、黄、绿、青、蓝、紫7色，集中起来则为白光。不可见光，又分为2种：位于红光之外区的叫红外线，波长大于760nm，最长达5 300nm;位于紫光之外区的叫紫外线，波长290～400nm。针对波段在190—285nm的阳光来说，地表是无法到达的。这一波段的太阳辐射光信号，在穿过大气层的过程中，会被臭氧层完全吸收，再者，臭氧层以下的大气里，其他组份的散射作用以及地表臭氧，也对其有吸收作用，这就使得地面附近形成了一个天然“暗室”——这里几乎完全探测不到自然产生的日盲紫外波段的光信号。

        地球上如果出现日盲紫外波段内的光，通常只有三种情况：其一是某种非自然的危险信号，例如枪支开火、炸药爆炸、火灾和高压输电线漏电产生的电晕等；其二就是人为制造的日盲紫外波段的光源；其三是诸如强闪电之类的异常气象。这意味着，如果在“暗室”中测到日盲紫外信号，就意味着特定事件的发生，如导弹来袭，根本无需复杂的图像处理，“发现即目标”。
        日盲紫外成像技术：“日全盲紫外成像技术” 以日全盲紫外成像技术为核心，围绕飞机破雾盲降、导弹逼近告警、船舶破雾引航、森林火情告警、电网安全监测、海上搜救以及卫星导航等多个领域。

       全天候、全天时：
相比现有导航定位系统，系统利用太阳光中日盲紫外部分完全无法穿透大气层的原理，在地表层15公里以内区域形成的完美暗室的特点，在不受噪声干扰的情况下具有抗干扰能力强、不受环境变化（雨、雾、霾以及昼夜变化）影响等优势，可适用于各种复杂环境；

       高精度：实现厘米级高精度定位；
波长为200 nm-285 nm的紫外线，该波长的紫外信号只存在于导弹尾焰、闪电、人造日盲紫外光源等极少数情况。
       雾霾等恶劣气候条件下船舶安全入港靠泊是世界性难题，传统方式进行定位导航的模式已经不完全适用于能见度低于1000米的雾霾情况。而利用了日盲紫外成像技术的破雾引航系统的精度已提升至厘米级，响应时间达到10ms级（含成像），在夜间、恶劣天气、电磁干扰等各种复杂环境中适用，整机重量小于5kg，整体功耗不超过40W。

　    相比现有导航定位系统，日盲紫外港口破雾导航技术抗干扰能力强、适用于各种复杂环境（夜间、恶劣天气、电磁干扰），能实现高精度全天时全天候实时定位导航，能在可视度极低的复杂环境中直观成像，同时计算自身的准确方位和姿态信息，为现有的定位导航技术提供了新兴发展方向。

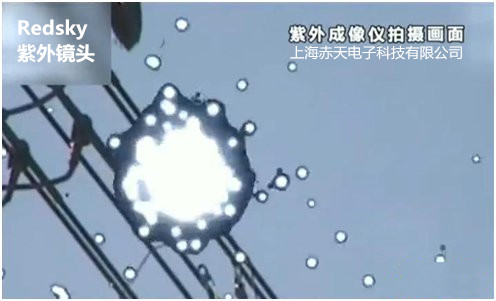

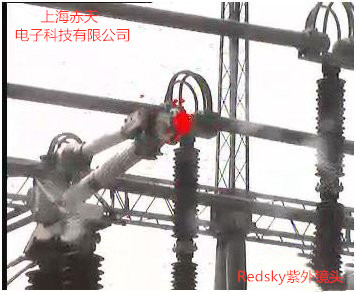

       电力系统和高铁系统，运用紫外镜头成像，实现灵敏度高的电晕和电弧检测。紫外光图像采用日盲技术可在强烈阳光下使用，全日盲100%滤掉太阳光

日全盲紫外火情告警技术以日全盲紫外成像技术为核心，利用森林火情能够发出日盲紫外信号的原理，能够远距离实时监测森林火情，同时屏蔽其他高温物体干扰，解决现有红外与可见火情告警虚警率高的问题。

      特点：
      1、全天候、全天时、虚警率低：相比现有红外与可见光火情告警技术，本技术利用阳光中日盲紫外部分无法穿透大气层，且地表日盲紫外信号源种类极少的原理，不受环境变化（雾、霾及昼夜变化）及其他高温干扰源的影响；
      2、直观、无需图像处理：日全盲紫外图像无背景干扰，火点成像直观，不需要进行复杂的图像处理；
      3、监测范围广：利用日全盲紫外成像技术灵敏度高的特点，该技术能够在数公里外实时检测火情发生情况，通过架设云台或直升机巡视等方式，能够覆盖整个林区。
      近距离刑侦上运用：
      主要用于紫外光拍照某些潜在的、反差微弱的或受背景干扰的手印痕迹，适用于拍照玻璃、塑料、 塘瓷、油漆、照片和胶带粘滞层等客体表面上遗留的手印。
      产品用途：
      搜索潜在指纹、脚印，隐藏血印、纤维等物证
      搜索枪击残留物、人体精斑、血痕、咬痕等物证
      用于紫外、荧光、分色刑事照相的配光
      提高荧光试剂处理过的指掌纹照相提取率
      在日光条件下的文件安全特征识别（护照、牌照等）
      在实验室配合化学处理的检查
      银行票据特征确认（具有荧光的标志）
      紫光365nm-405nm
      尽管血液有很宽的吸收光谱，但是从紫外、可见光到红外区，血液在415nm附近吸收光谱最大，它不象纤维、油漆、墨水等物质那样发亮，这样暗色的血迹与亮色的背景形成反差。通常，我们依靠血迹的吸收特性从背景上将它分离出来。例如，红色背景上的血迹提取是非常困难的，用450nm的蓝光照射，血迹显现深色(黑色)而背景比血迹要亮一些。从理论上讲，用紫光会产生最好的结果。如果是陈旧血迹，它会变得光亮而且坚硬，在非光亮表面(如深色木头)上的血迹用倾斜的光照射会很有益处。在这种情况下，血迹会发亮并和背景形成反差。
