  • 环形光源系列
    分享到
  • CT-R系列机器视觉环形光源


    机器视觉环形光源产品特点
    1、环形光源根据不同的角度、颜色组合,凸出工件的三维信息
    2、在一定的工作距离下,光线集中度高,亮度高,均匀性好,照射范围较小
    3、紧凑的LED排布,节省安装空间

    常用领域
    外观尺寸检测  字符检测识别  PCB板基板检测定位 液晶校正 显微镜照明轮廓提取

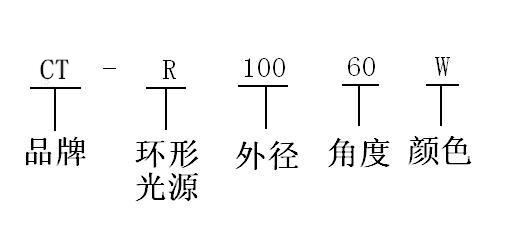

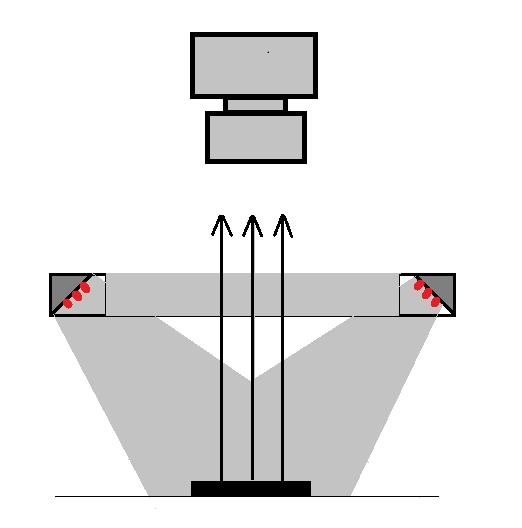

    命名规则      环形光源打光示意图



    环形光源系列型号:

    序号

    型号

     颜色

    电压DC/V

    功率W

    外形尺寸mm

    备注

    R

    G/B/W

    外径

     内径

    厚度

    1

    CT-R2575W/R/G/B

    //绿/

    24V

    0.4

    0.8

    外径:25mm

    内径10mm

    21mm

    资料下载

    2

     CT-R3475W/R/G/B

    白/红/绿/蓝

    24V

    1.2

    2

     外径:34mm

     内径10mm

    19mm

    资料下载

    3

     CT-R4090W/R/G/B

    //绿/

    24V

    0.8

    1.2

     外径:40mm

    内径24mm

    23mm

    资料下载

    4

    CT-R4265W/R/G/B

    白/红/绿/蓝

    24V

    1.4

    2.5

    外径:42mm

    内径18mm

    18mm

    资料下载

    5

    CT- R5015W/R/G/B

    //绿/

    24V

    1.2

    1.5

    外径:50mm

     内径14mm

    20mm

    资料下载

    6

    CT-R5030W/R/G/B

    //绿/

    24V

    1.8

    2.9

     外径:50mm

    内径25mm

    22mm

    资料下载

    7

     CT-R5045W/R/G/B

    白/红/绿/蓝

    24V

    2.9

    4.3

    外径:50mm

    内径20

    22mm

    资料下载

    8

     CT-R5260W/R/G/B

    //绿/

    24V

    1.3

    2

    外径:52mm

    内径28

    20mm

    资料下载

    9

     CT-R5390W/R/G/B

    //绿/

    24V

    1.2

    2

    外径:53mm

    内径25mm

    17mm

    资料下载

    10

    CT-R5480W/R/G/B

    //绿/

    24V

    1.8

    3.2

    外径:54mm

    内径:26mm

    14mm

    资料下载

    11

    CT-R6030W/R/G/B

    //绿/

    24V

    1.2

    2.2

    外径:60mm

    内径:22mm

    18mm

    资料下载

    12

    CT-R6460W/R/G/B

    白/红/绿/蓝

    24V

    1.5

    2.7

    外径:64mm

    内径:33.5mm

    22.5mm

    资料下载

    13

    CT-R7390W/R/G/B

    //绿/

    24V

    2.4

    3.6

    外径:73mm

    内径:36mm

    17.5mm

    资料下载

    14

    CT-R7430W/R/G/B

    白/红/绿/蓝

    24V

    1.7

    2.6

    外径:74mm

    内径:40mm

    20mm

    资料下载

    15

    CT-R7460W/R/G/B

    白/红/绿/蓝

    24V

    2.4

    3.6

    外径:74mm

    内径:35mm

    20mm

    资料下载

    16

    CT-R9030W/R/G/B

    //绿/

    24V

    3.4

    5.3

     外径:90mm

    内径:51mm

    21mm

    资料下载

    17

    CT-R9045W/R/G/B

    白/红/绿/蓝

    24V

    6.5

    10.8

    外径:90mm

    内径:46mm

    23mm

    资料下载

    18

    CT-R9070W/R/G/B

    白/红/绿/蓝

    24V

    4.1

    6.2

    外径:90mm

    内径:44mm

    20mm

    资料下载

    19

    CT-R9080W/R/G/B

    白/红/绿/蓝

    24V

    3.5

    7.2

    外径:90mm

    内径:50mm

    18mm

    资料下载

    20

    CT-R10090W/R/G/B

    //绿/

    24V

    5.1

    8.4

    外径:100mm

    内径:40mm

    18mm

    资料下载

    21

    CT-R10570W/R/G/B

    //绿/

    24V

    5.8

    7.2

    外径:105mm

    内径:65mm

    20mm

    资料下载

    22

    CT-R12030W/R/G/B

    //绿/

    24V

    5.6

    8.6

    外径:120mm

    内径:60mm

    23mm

    资料下载

    23

    CT-R12050W/R/G/B

    //绿/

    24V

    10.1

    20.2

    外径:120mm

    内径:60mm

    33mm

    资料下载

    24

    CT-R12070W/R/G/B

    白/红/绿/蓝

    24V

    6

    11

    外径:120mm

    内径:65mm

    22mm

    资料下载

    25

    CT-R12080W/R/G/B

    //绿/

    24V

    8.6

    13.7

    外径:120mm

    内径:65mm

    22mm

    资料下载

    26

    CT-R12090W/R/G/B

    白/红/绿/蓝

    24V

    5.1

    8.7

    外径:120mm

    内径:76mm

    18mm

    资料下载

    27

    CT-R15030W/R/G/B

    //绿/

    24V

    8.6

    17.3

    外径:150mm

    内径:110mm

    25mm

    资料下载

    28

    CT-R15060W/R/G/B

    //绿/

    24V

    9

    18

    外径:150mm

    内径:95mm

    26mm

    资料下载

    29

    CT-R15090W/R/G/B

    //绿/

    24V

    19.3

    28

    外径:150mm

    内径:68mm

    18mm

    资料下载

    30

    CT-R18030W/R/G/B

    //绿/

    24V

    9.7

    14.9

    外径:180mm

    内径:132mm

    27mm

    资料下载

    31

    CT-R18060W/R/G/B

    //绿/

    24V

    9.4

    14.4

    外径:180mm

    内径:126mm

    21mm

    资料下载

    32

    CT-R20820W/R/G/B

    //绿/

    24V

    9.2

    15.2

    外径:208mm

    内径:155mm

    23mm

    资料下载

    33

    CT-R20860W/R/G/B

    //绿/

    24V

    8.7

    14.4

    外径:208mm

    内径:155mm

    24mm

    资料下载

    34

    CT-R35030W/R/G/B

    //绿/

    24V

    25.2

    41.8

    外径:350mm

    内径:300mm

    29mm

    资料下载
