  • 网络摄像机接拾音器同步录音图示及接法一

         网络摄像机(音频接口方式为3.5寸母头,其它接口方式接法可致电我司021-33879642)安装拾音器进行同步录音的方法

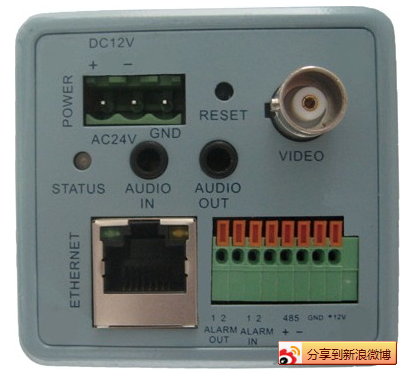

    第一步:网络摄像机

    带有音频输入插孔的网络摄像机,一般音频插孔标志为AUDIO IN(MAC IN)。假设网络摄像机已经处于正常工作状态下,所以网络摄像机不赘述。

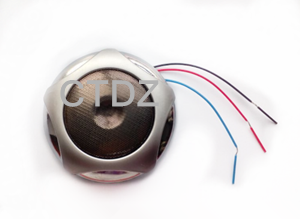

    第二步:拾音器

    拾音器是采集声音的主要设备,原理我们可以理解为麦克风+放大器。一般的拾音器采用三线制、四线制,电源正极、音频信号线(正)、公共地。以下图中三线制拾音器为例,红线为电源正极,接12V直流电源适配器正极;色为音频信号线,接音频插头线中的音频线;黑色为公共地,接12V直流电源适配器负极和音频头地线。

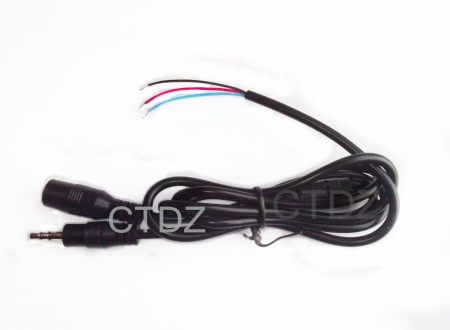

    第三步:3.5mm音频插头及电源连线(拾音器原配的很少有,需另配)

    此处的3.5寸公头和供电小电源公头连成一体,引出三根线,分别为红色、黑色、蓝色。此三根线正好对应拾音器的红黑蓝三根线直接接上即可。

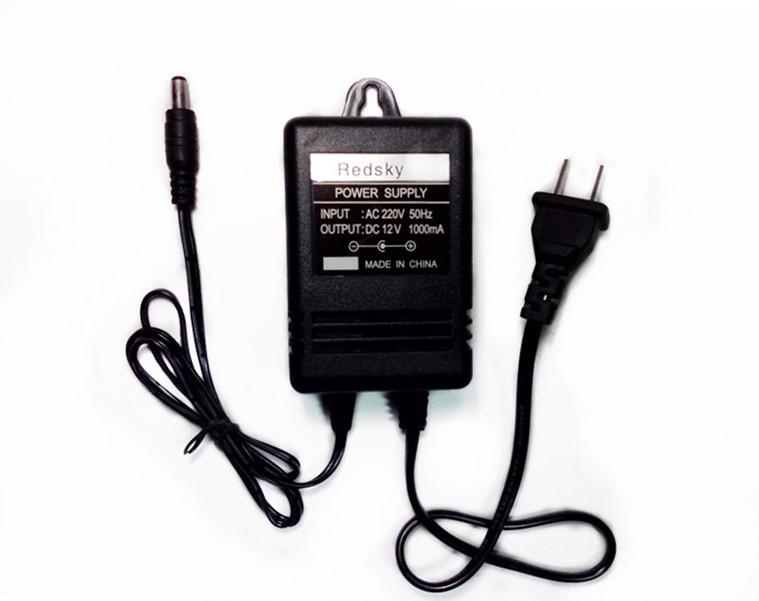

    第四步;12V直流电源适配器(拾音器原配的没有,需另配)

        拾音器耗电量极少,一般12v/500mA的就足够(采用DC12V 1000mA可以带8只拾音器以上),理论上,采用线性变压器式的稳压电源单独供电效果最好,也有工程商直接采用开关稳压电源集中供电,或者和网络摄像机共用电源。





    第五步;接法

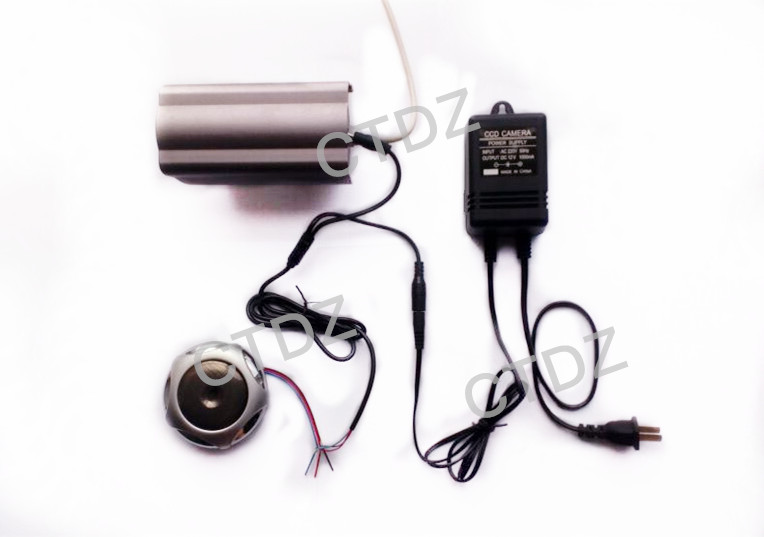

    在这里,“拾音器”三根线和“音频电源连接线”相对应的三根线按照匹配的颜色接好后,3.5寸公头直接插入网络摄像机AUDIO IN(有的标MIC IN)中,DC12V电源的母头直接接入“音频电源连接线”的公头上。每条线的连接如图所示。在网络硬盘录像机(NVR)中把这路摄像机通道开启录音即可。
