品牌：Redsky
型号：CT118FM360CAW
说明：
1、本镜头属于360度成像镜头，主要用于外壁检测，工业自动化、机器视觉行业广泛采用。
2、芯片规格1/1.8”。
3、产品设计紧凑，分辨率高
4、主要用于小物体的360°侧图成像
5、工作距离：9mm-45.4mm
6、本镜头适用于检测预成型件，药物容器，塑料盖，瓶颈，螺丝和其他螺纹物体等产品.
产品参数
产品型号 | CT118FM360CAW | ||
芯片规格Detector Type | 1/1.8” | ||
像面尺寸Image Size:水平H*垂直V （对角D: mm) | 7.2mm*5.4mm (对角D:9mm) | ||
视场范围
Field of view (Diam×Height) | Min | -- | |
Typical | -- | ||
Max | -- | ||
使用波长Wavelength Range | 450nm-650nm | ||
工作距离Works Distance | 9-45.4mm | ||
通光孔径 F No. | 8.0-16 | ||
接口Mount | C | ||

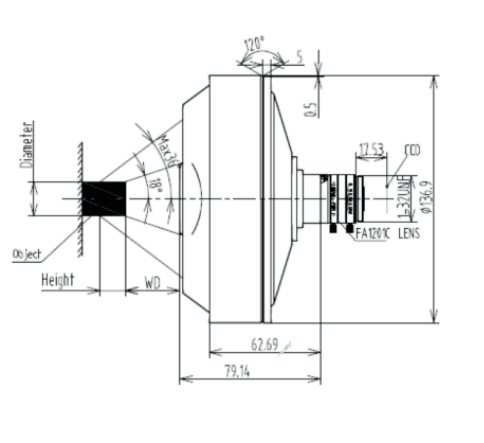

实验参考值 | |||
测量物直径mm Diameter | 测量高度mm Height | 工作距离mm WD | 通光孔径 FNO. |
7.5 | 5.3 | 45.4 | 16 |
10 | 7.7 | 41.5 | 12 |
15 | 11.86 | 33.8 | 10 |
20 | 16.50 | 26.2 | 8 |
25 | 20.70 | 18.5 | 6 |
30 | 25 | 9 | 6 |
