  • Redsky 360° 成像镜头(外壁检测)CT23FM360CAW工作距离14-48.2mm 2/3" C口




    品牌:Redsky



    型号:CT23FM360CAW



    说明:

    1、本镜头属于360度成像镜头,主要用于外壁检测,工业自动化、机器视觉行业广泛采用。

    2、芯片规格2/3

    3、产品设计紧凑分辨率

    4、主要用于小物体的360°侧图成像

    5、工作距离:14mm-48.2mm

    6、本镜头适用于检测预成型件,药物容器,塑料盖,瓶颈,螺丝和其他螺纹物体等产品.



    产品参数

    产品型号

    CT23FM360CAW

    芯片规格Detector Type(CCD尺寸)

    2/3

    像面尺寸Image Size:水平H*垂直V       (对角D:mm)

    8.8mm*6.6mm (对角D:11mm)



       视场范围



    Field of view

    (Diam×Height)

    Min

    7.49°X4.91°

    Typical

    15.0°x11.1°

    Max

    25.1°x19.88°

    使用波长Wavelength Range

    450nm-650nm

    工作距离Works Distance

    14-48.2mm

    通光孔径 F No.

        8.0-16

    接口Mount

    C

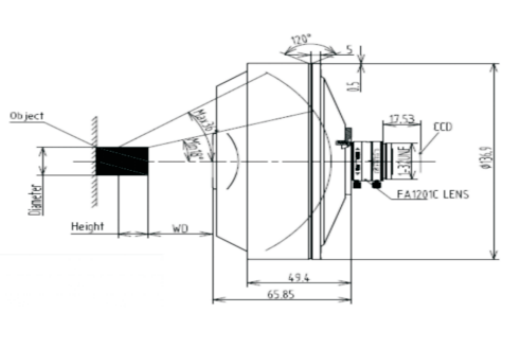

    实验参考值

    测量物直径mm

    Diameter

    测量高度mm

    Height

    工作距离mm

    WD

    通光孔径

    FNO.

    7.5

    4

    48.2

    16

    10

    6.3

    44.4

    16

    15

    10.6

    36.8

    12

    20

    14.6

    29.2

    12

    25

    19.2

    21.6

    10

    30

    23.4

    14

    8
