品牌：Redsky
型号：CT13FM360CAW
说明：

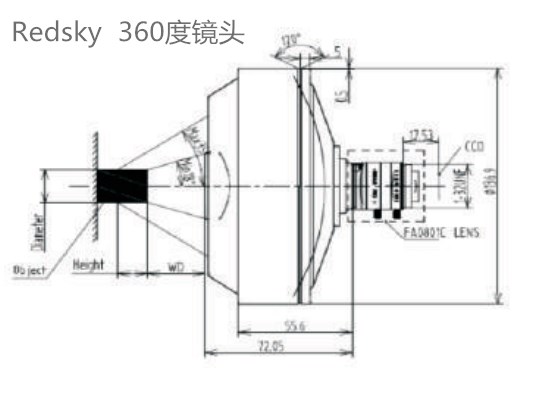

1、本镜头属于360度成像镜头，主要用于外壁检测，工业自动化、机器视觉行业广泛采用。
2、成像尺寸1/3”。
3、产品设计紧凑，分辨率高
4、主要用于小物体的360°侧图成像
5、工作距离：9mm-46.5mm
6、本镜头适用于检测预成型件，药物容器，塑料盖，瓶颈，螺丝和其他螺纹物体等产品.
产品参数
产品型号 | CT13FM360CAW | ||
芯片规格Detector Type | 1/3” | ||
像面尺寸Image Size:水平H*垂直V (对角：Dmm) | 4.8*3.6 (对角：6mm) | ||
视场范围
Field of view (Diam×Height) | Min | 7.6°X5.0° | |
Typical | 15.1°X10.98° | ||
Max | 25.1°X19.64° | ||
使用波长Wavelength Range | 450nm-650nm | ||
工作距离Works Distance | 19-46.2mm | ||
通光孔径 F No. | 6.0-16 | ||
接口Mount | C | ||
实验参考值 | |||
测量物直径mm Diameter | 测量高度mm Height | 工作距离mm WD | 通光孔径 FNO. |
7.5 | 4.6 | 46.2 | 16 |
10 | 6.8 | 42.2 | 12 |
15 | 10.9 | 34.6 | 10 |
20 | 15.3 | 26.9 | 8 |
25 | 19.54 | 19 | 6 |
